| flux | Дата: Вторник, 07.06.2011, 22:03 | Сообщение # 1 |
притащу по халяве с ебея
Группа: Москва
Сообщений: 5413
Статус: Offline
Город: Москва
Регион: ново-переделкино
| может у кого есть
распиновка проводки\разводка\итд и тп\b18b + b18c + D engine
╭∩╮（^_^）╭∩╮
чем больше узнаю тойоту, тем больше она меня бесит!!!
|
| |
| |
| dic_87 | Дата: Понедельник, 11.07.2011, 17:12 | Сообщение # 2 |
гуру клуба
Группа: Интеграводы
Сообщений: 1881
Статус: Offline
Город: г-к Анапа, но из СПб, а так из Subaroвки
Регион: 23 rus (78RUS (64rus))

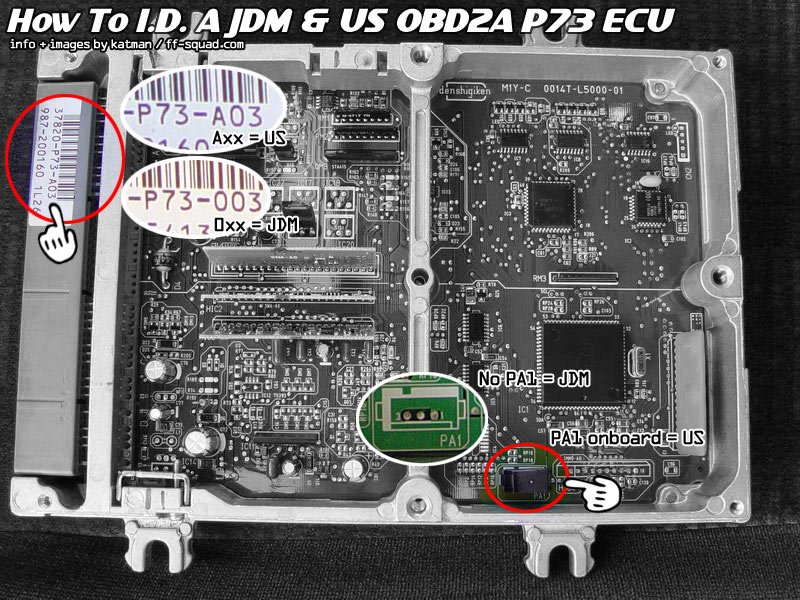

| Перевел ОБД1 ) мало ли кому надо
Распиовка OBD-I разъема HONDA
KEY:
(voltage values measured in DC Volts unless otherwise specified)
V = Volts
Бел = Белый
Черн = Черный
Зел = Зеленый
Желт = Желтlow
Коричн = Коричневый
Син = Синий
Оранж = Оранжевый
KOEO = Key On Engine Off
KOER = Key On Engine Running
A, B, D= Slot. Numbers are read up and down from left to right, not straight across (see diagram at end).
A1-INJ1 INJECTOR#1 Коричневый, Battery Voltage with KOEO
Форсунка 1
A2-INJ4 INJECTOR#4 Желтый, Battery Voltage with KOEO
Форсунка 4
A3-INJ2 INJECTOR#2 Red, Battery Voltage with KOEO
Форсунка 2
A4-VTS VTEC solenoid ЗЕЛ/ЖЕЛТ, n/a (оранжево-белый)
Соленоид ВТЕК
A5-INJ3 INJECTOR#3 Синий, Battery Voltage with KOEO
Форсунка 3
A6-PO2SHTC O2 sensor heating element Оранж/Бел (оранж черн), Battery Voltage with KOEO
Нагревательный элемент датчика кислорода
A7-FLR1 fuel pump Зел/ЧЕРН (зел/желт/голубой), Battery Voltage with KOEO
Топливный насос, реле.
A8-empty A7 and A8 have the same circurt, so they can be the same
То же самое что и а7
A9-IACV IAC valve Черн/Син, About 10v KOEO on Warm (теплом) engine
Клапан ХХ (работает при нагрузке)
A10-empty
A11-EGR Control Solenoid Valve (if the ECU has it) Red, n/a
Контроль клапана ЕГР
A12-FANC engine coolant temp switch Син/red, n/a
Управление вентилятором охлаждения
A13-MIL MIL (check engine light) Син/бел, n/a
«Чек Энджин »
A14-empty
A15-ACC (a/c compressor clutch) Red/Син, n/a
Муфта включения А/С
A16-ALT C alternator Бел/Зел, n/a
Управление генератором
A17-IAB IAB Solenoid Pink, n/a
Клапан обходного ХХ
A18-Оранж/Red, Transmission Control Module (A/T), n/a
Блок управления АКПП
A19-Белый, Intake control solenoid, Battery Voltage with KOEO
Изменение длинны впуска
A20-PCS EVAP purge control solenoid Red/Зел, n/a
Клапан продувки адсорбера
A21-ICM Желт/Зел, Ignition Control Module output signal, About 10V KOEO
Зажигание
A22-Igniter, same as A21
A23-PG1 ground Черный, Power ground, less than 1V
A24-PG2 ground same as A23
A25-IGP2 to main relay and to ground Желт/черн, Battery positive from Main relay, Battery Voltage with KOEO
Масса Мейн Реле
A26-LG1 gound Черн/red, less than 1V
B1-IGP2 to pin A25 Желт/Черн, Battery positive from Main relay, Battery Voltage with KOEO
B2-LG2 ground to shields for CYP & TDC Коричневый/Черн, <1V
B3-Оранжевый, upshift/downshift comparative input, n/a
B4-Pink, upshift/downshift comparative input, n/a
B5-ACS a/c switch Син/Черн, a/c input, ~5V with KOEO & A/C off; <1V KOER with A/C & blower on
B6-empty
B7-Light зеленый, Park/Neutral switch (A/T), <1V in Park or Neutral with KOEO; 5V in Park or neutral with KOER; Battery voltage in all other positions
B8-PSPSW PSP switch Red/Зеленый, Power steering oil pressure switch, 0V KOEO; Battery Voltage KOER While slowly turning steering wheel
Датчик давления ГУР
B9-STARTER SIGNAL starter signal Синий/red, Battery Voltage in the START position (clutch depressed on M/T models)
Стартер
B10-VSS vehicle speed sensor Оранжевый, Pulses 0-12V while turning the left front wheel
Датчик скорости автомобиля
B11-CYP P CYP(#1 piston position) -P Оранжевый, CYP sensor input, n/a
Датчик положения распредвала
B12-CYP M CYP -M Белый, CYP sensor signal, n/a
Датчик положения распредвала
B13-TDC P TDC(top dead ceter) -P Оранж/Синий, TDC sensor input, n/a
Датчик ВМТ
B14-TDC M TDC -M Бел/Синий, TDC sensor signal, n/a
Датчик ВМТ
B15-CKP P CKP(crank position) -P Син/Зеленый, CKP Sensor input, n/a
Датчик положения коленвала
B16-CKP M CKP -M Син/желт, CKP Sensor signal, n/a
Датчик положения коленвала
D1-VBU Back Up Power Бел/Желт, Battery positive From battery through Fuse Box, Battery Voltage at ALL times
D2-BKSW brake switch Зел/бел, Battery voltage at all times
Тормоз
D3-KS Knock Sensor Red/Синий, n/a
Датчик детонации
D4-SCS service check connector Коричневый/Бел, ~5V (M/T); ~11V (A/T)
Сервискный разъем
D5-empty
D6-VTM VTEC pressure switch Light Синий, n/a
Выключатель давления Втек
D7-TXD/RXD (data link connector) Light Зеленый/Red, n/a
Диагностический выход
D8-empty
D9-ALT F alternator Бел/Red, Alternator Charging Signal, ~4.5V KOEO; Decreases under Electrical load (Headlights & rear defogger on) At warm idle
D10-ELD electric load detector input Зел/Черн, n/a
Датчик нагрузки электро.
D11-TPS (throttle position sensor) Signal Red/Черн, ~0.5V KOEO with throttle fully closed; ~4.5V KOEO with throttle fully open
Датчик положения дросселя.
D12-Бел/Черн, EGR Valve Lift sensor, ~1.2V KOEO
Датчик открытия ЕГР
D13-ECT (engine coolant temp) sensor input Желт/Син, ~5V KOEO (varies with temperature)
Датчик температуры ОЖ
D14-PHO2S O2 sensor Белый, heated 02 sensor Signal, 0.4-0.5V when ignition is turned on; drops to less than 0.1V within 2 minutes
Датчик кислорода
D15-IAT Intake Air Temperature sensor signal Red/Желт, .05-4.5V KOEO(Varies with temperature)
Датчик температуры впускного воздуха
D16-VREF (no info)
D17-MAP Map Signal Бел/Син, ~3V KOEO (Varies with Temperature)
Датчик разряжения во впускном коллекторе
D18-Light Зеленый/Черн, Transmission Control Module (A/T Only), n/a
D19-Red/Бел, Reference Voltage, ~5V KOEO
МАР
D20-Желт/Бел, Reference Voltage, ~5V KOEO
Датчик напряжения для ДПДЗ
D21-Синий/Бел, Sensor ground, <1V
D22-Зеленый/Бел, Sensor ground, <1V
взято от сюдаДобавлено (11.07.2011, 17:12)
---------------------------------------------
